Amplificador de 220 mW con transistores (CIR20123S)

Written by: Newton C. Braga
Category: Banco de circuitos



Los transistores de salida pueden ser BC548 y BC558. El circuito es de una documentación de 1975 que muestra una respuesta de frecuencia de 90 Hz a 12,5 kHz.

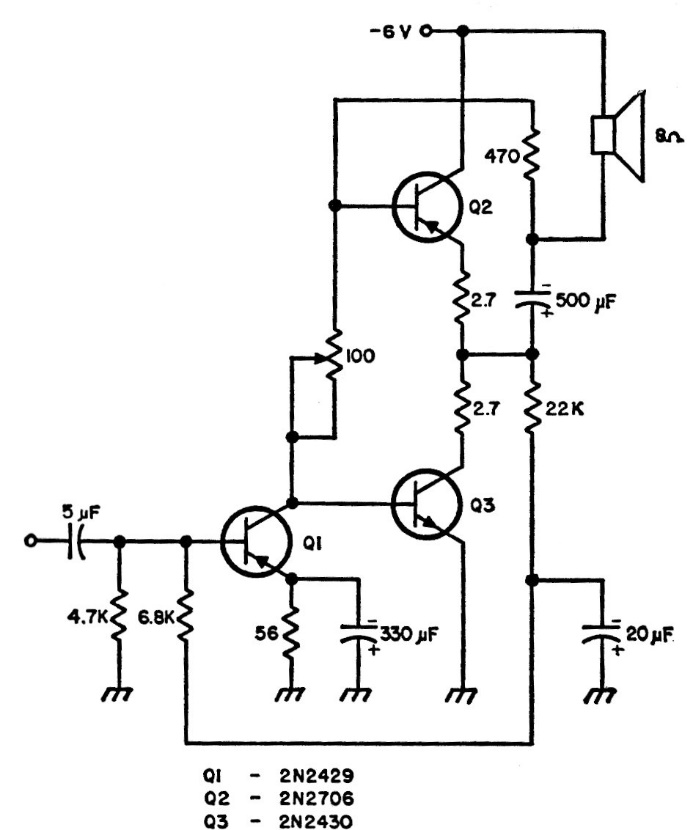

Amplificador de 220 mW con transistores
Amplificador de 220 mW con transistores | Haga click en la imagen para ampliar |
