Los valores de las resistencias dependen de la ganancia deseada y la escala completa del instrumento indicador. La fuente de alimentación debe ser simétrica y se pueden utilizar equivalentes operacionales JFET. El circuito es de un manual de integrados lineales de Texas Instruments.

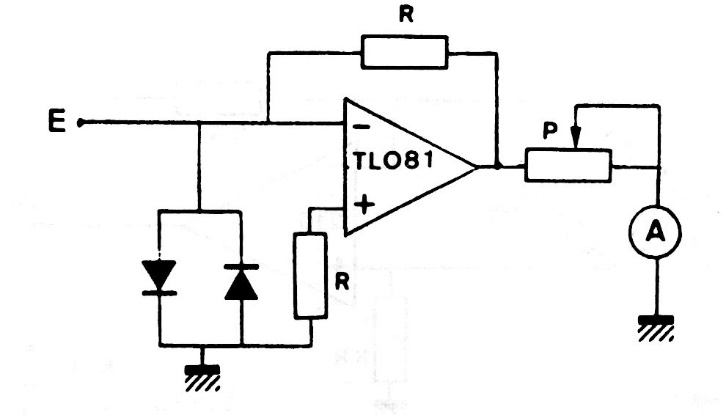

Amplificador para nanoamperímetro TL081 | Haga click en la imagen para ampliar |
