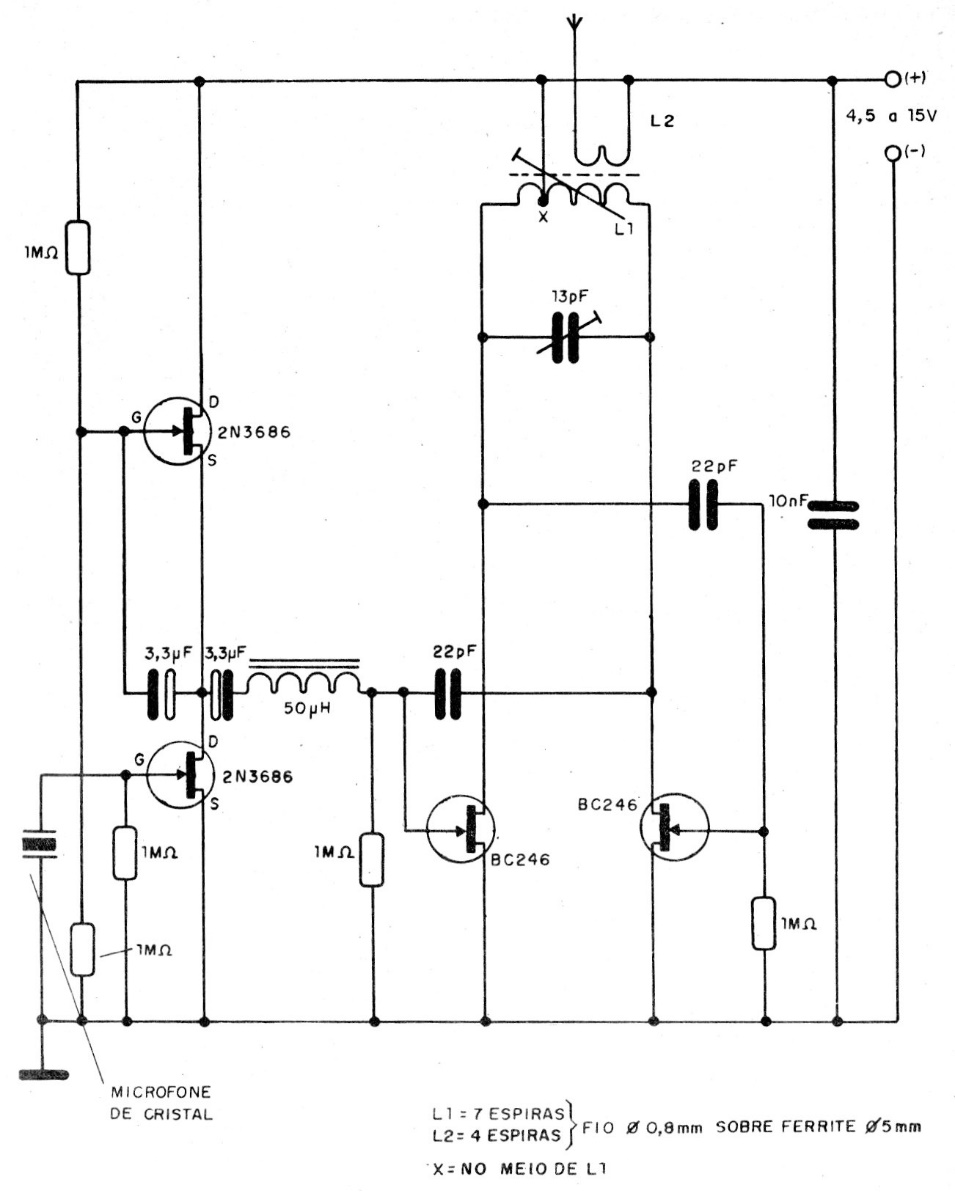

Este circuito transmisor para la banda de 27 MHz utiliza 4 FET comunes y tiene los detalles de las bobinas que se proporcionan al lado del diagrama. El alcance depende de la sensibilidad del receptor. Encontramos esta configuración en documentación de los años 90.
Transmisor con 4 FET | Haga click en la imagen para ampliar |
