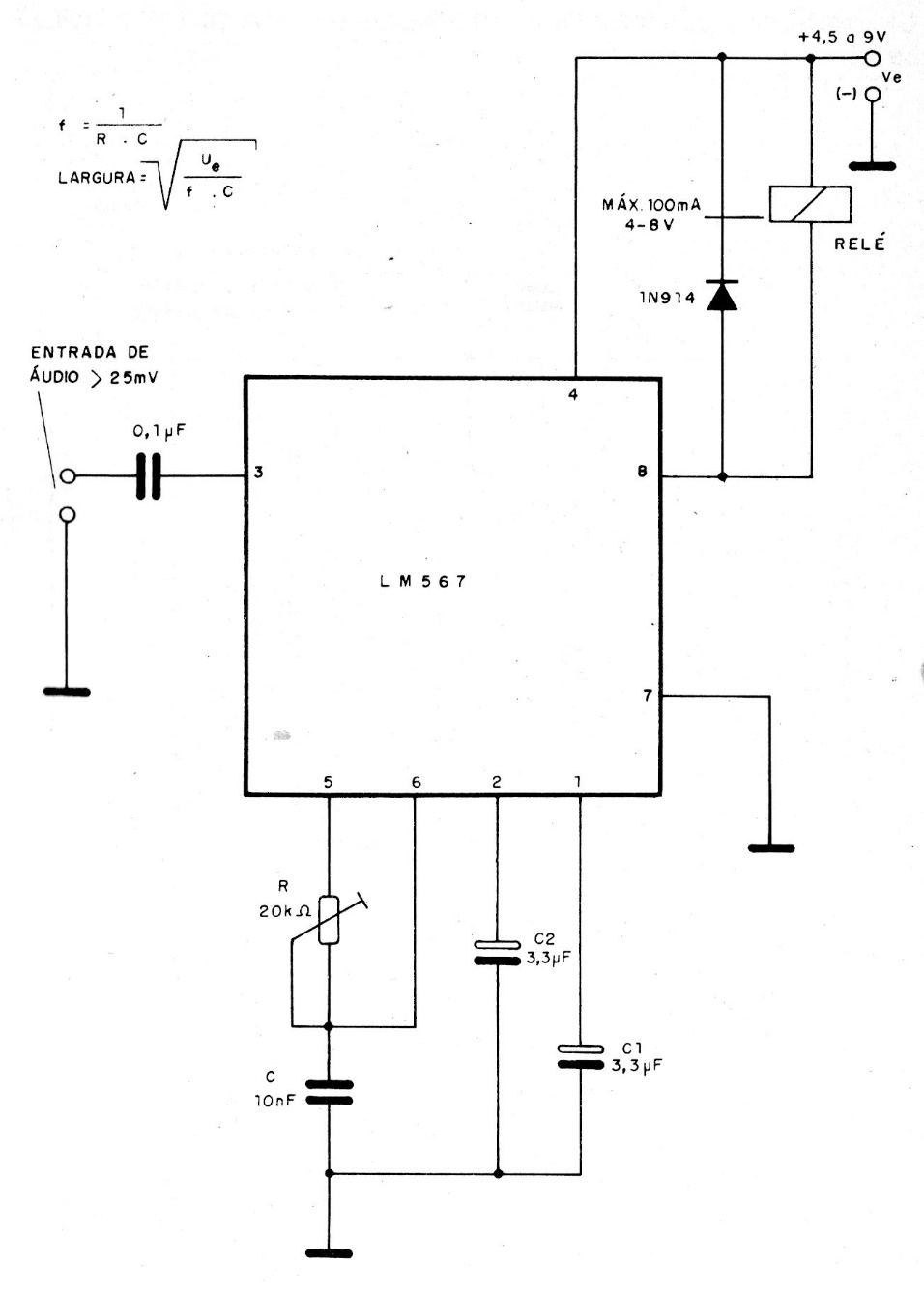

Esta es la configuración tradicional de un filtro de tono ajustable con el LM567. El circuito utiliza un relé sensible de 4,5 o 5 V. En algunas aplicaciones de este sitio, tenemos pasos de salida con transistores PNP para activar relés menos sensibles. La frecuencia máxima de funcionamiento es de unos 500 kHz.
