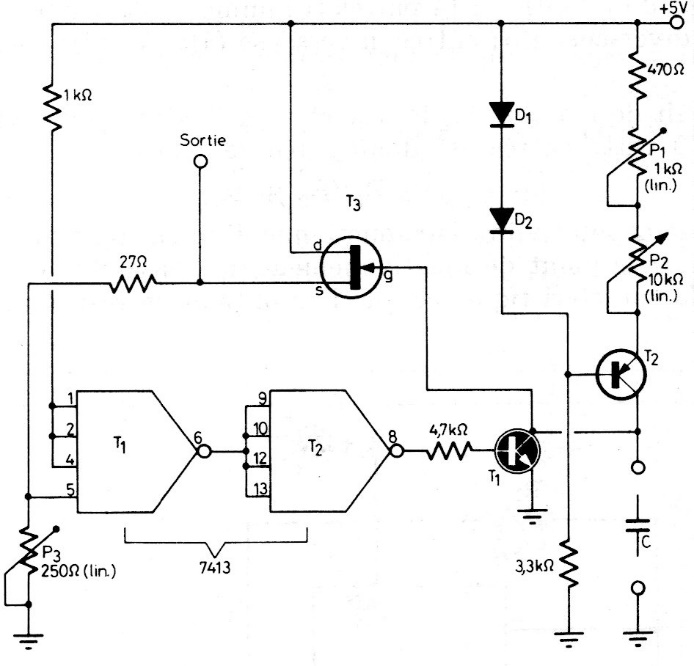

Este circuito se encontró en una documentación europea antigua, pero sigue vigente debido a los componentes que utiliza. Los transistores pueden ser de uso general de la serie BC y el circuito debe alimentarse con 5 V. La frecuencia y la linealidad de las señales deben ajustarse en los trimpots. El rango de frecuencia depende de C y puede oscilar entre 10 Hz y 700 kHz.
Generador de diente de sierra 7413 TTL | Haga click en la imagen para ampliar |
