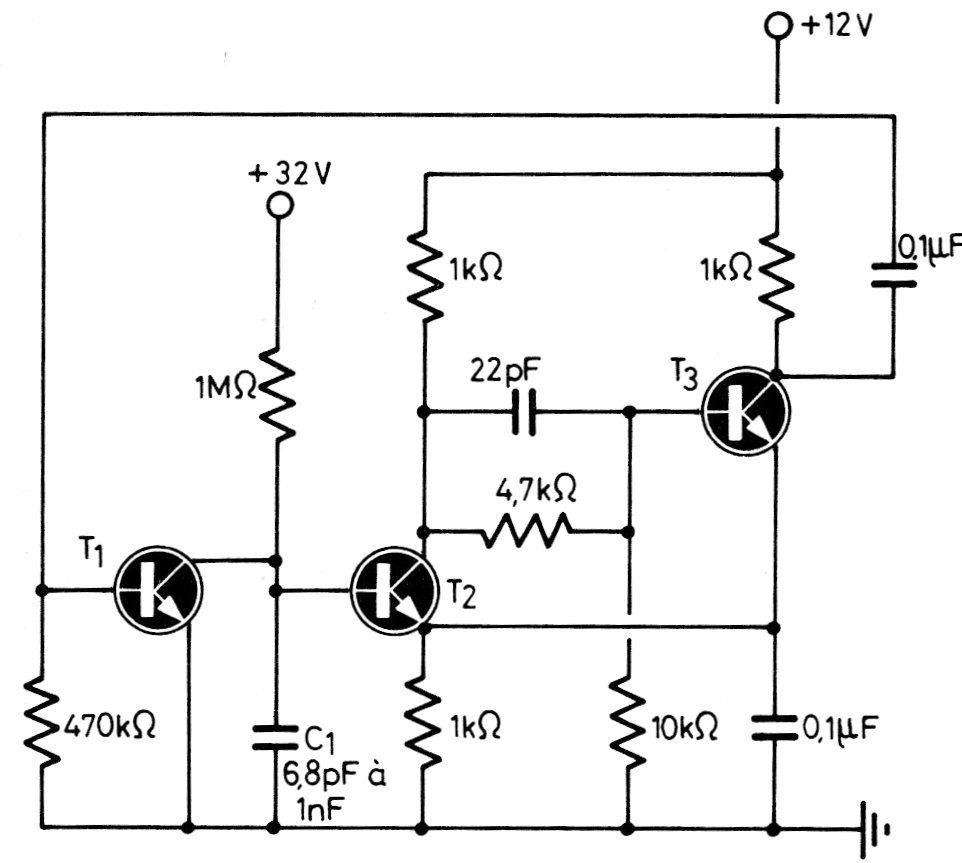

Este circuito se encontró en una documentación europea. Los transistores no están indicados, pero pueden ser tipos actuales como BC548. Lo que diferencia el circuito de un oscilador de bloqueo tradicional y la no utilización del transformador para la inversión de fase de la señal de retroalimentación que se realiza mediante un transistor adicional.
Oscilador de bloqueo sin transformador | Haga click en la imagen para ampliar |
