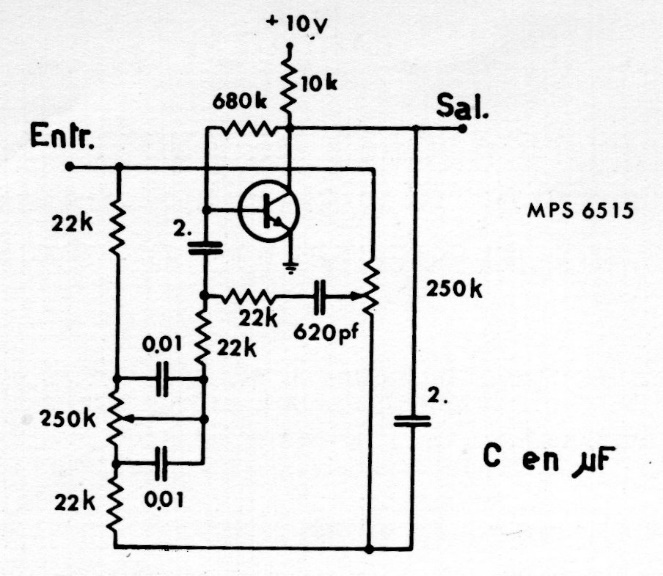

Este circuito es de una publicación de Motorola de 1972. El transistor usado todavía se puede encontrar, pero se puede usar de manera equivalente. El circuito es alimentado por el amplificador con el que debe operar. Una sugerencia de transistor es el BC549 de bajo ruido.
Control de tono con 1 transistor | Haga click en la imagen para ampliar |
