Este circuito lo encontramos en una documentación americana de los años 90. El consumo es de solo 1 uA en estado de reposo. Los relés deben ser del tipo sensible de 6 a 12 V, dependiendo de la tensión de alimentación. El relé puede controlar cargas externas más potentes.

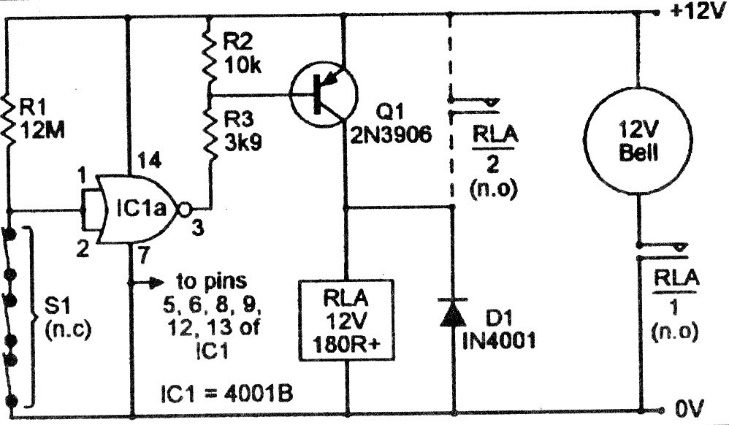

Alarma CMOS de bajo consumo | Haga click en la imagen para ampliar |
