El circuito integrado utilizado en esta aplicación no es muy común. El circuito está diseñado para probar circuitos TTL y CMOS dependiendo solo del voltaje de suministro. Encontramos este circuito en una documentación americana no muy antigua.

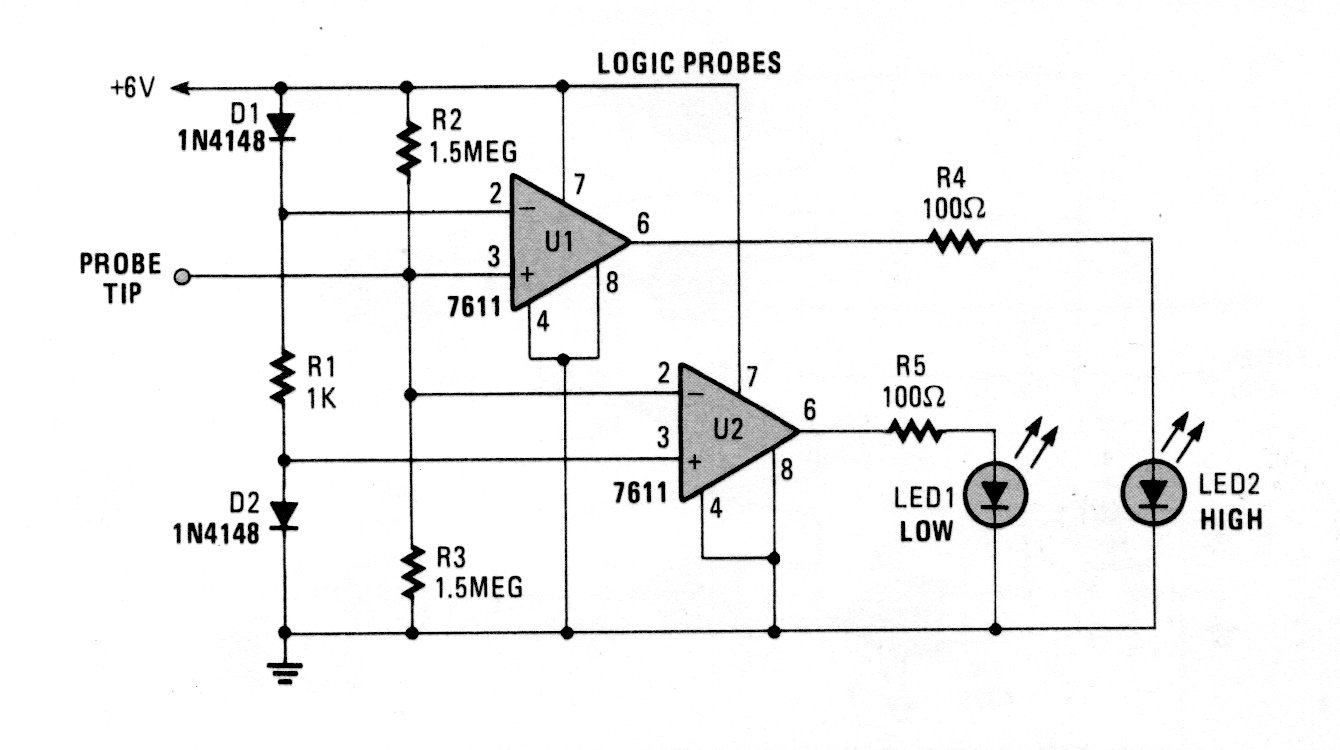

Prueba lógica con el 7811 | Haga click en la imagen para ampliar |
