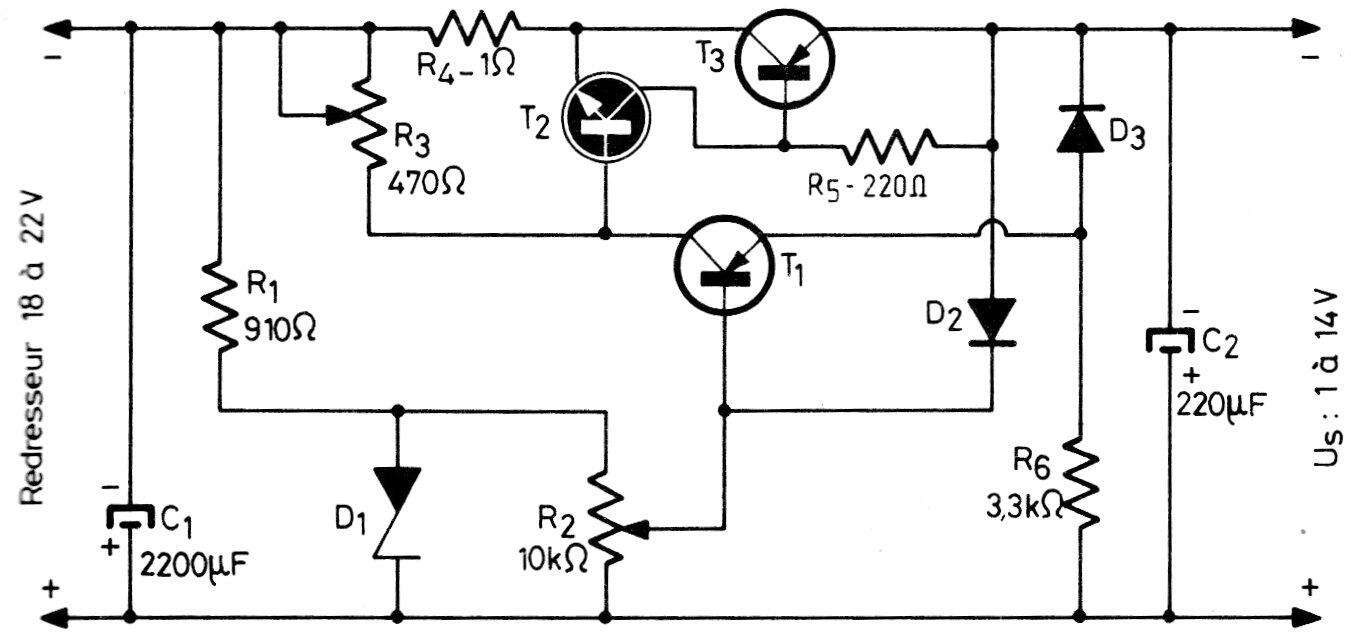

Este circuito se puede utilizar en una fuente de 0 a 14 V con una corriente de 1 A. El transistor de potencia PNP puede ser el TIP32 y el T2 puede ser un BD135. El transistor T3 puede ser un BC558. El circuito es de una antigua publicación europea y el diodo zener es de 15 V.
Regulador de tensión variable con transistores | Haga click en la imagen para ampliar |
