Este circuito puede proporcionar salidas de tensión positiva y negativa de 2 a 12 V con corriente de hasta 800mA. Lo encontramos en una publicación europea de la década de 1980. Los transistores de salida deben montarse en disipadores de calor y los diodos pueden ser 1N4002 o 1N4004.

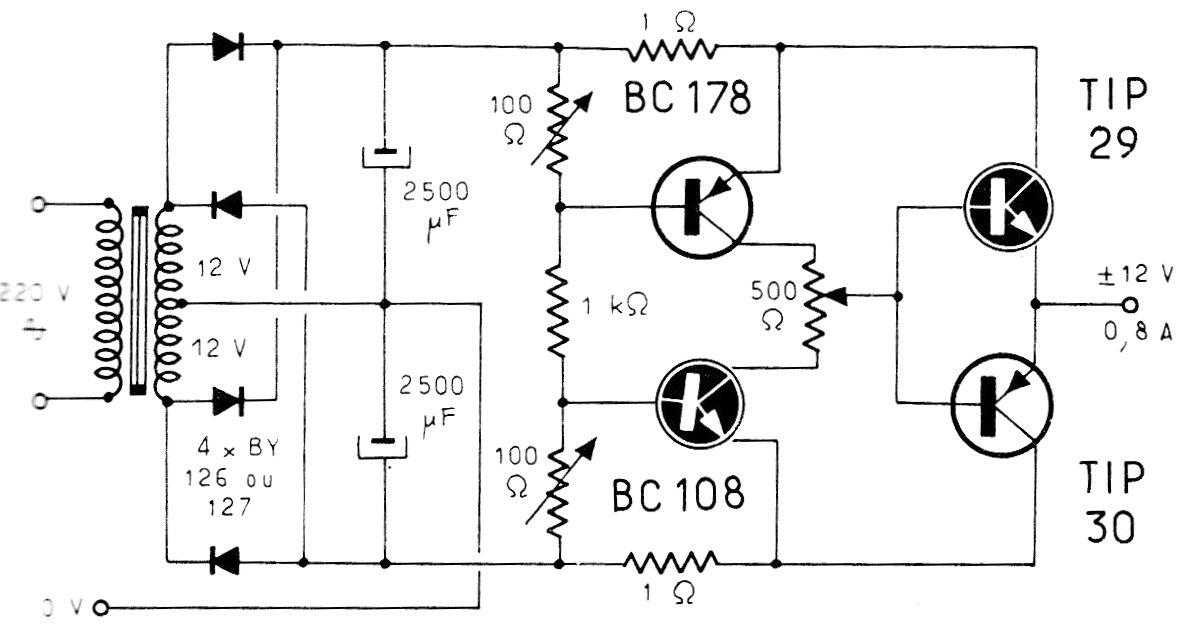

Fuente de tensión positiva y negativa | Haga click en la imagen para ampliar |
