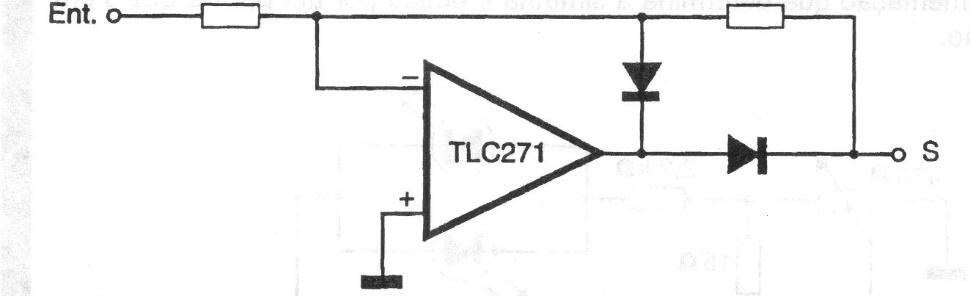

En la figura mostramos cómo se puede realizar la rectificación de media onda de una señal utilizando un amplificador operacional. Los valores de la resistencia dependen de la fuerza de la señal y la ganancia deseada.
Rectificador operacional de media onda | Haga click en la imagen para ampliar |
