Este circuito ha aparecido varias veces en este sitio en diferentes aplicaciones. Esto es de la documentación de 1997. La potencia máxima de 1 W viene con una alimentación de 15 V y una carga de 8 ohms. El circuito se puede alimentar con tensiones de 6 a 15 V.

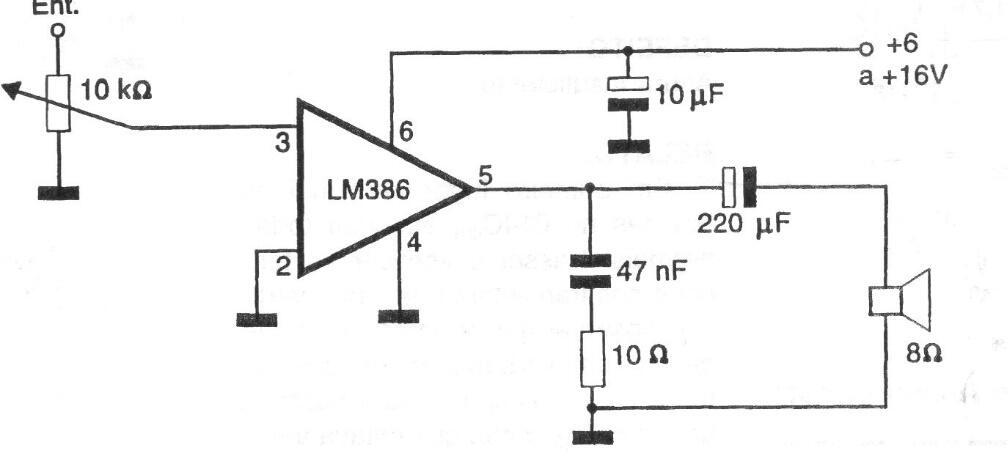

Amplificador 1 W LM386 | Haga click en la imagen para ampliar |
