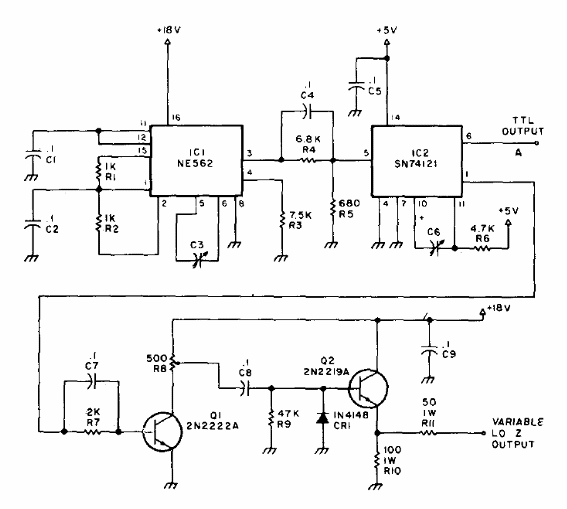

Encontramos esta configuración TTL en una documentación de 1978. El circuito genera pulsos variables en un amplio rango de frecuencias. La alimentación debe realizarse con 5 V y los transistores admite equivalentes. Los condensadores son del tipo que se encuentran en los receptores AM. El circuito cuenta con una salida TTL y una salida de baja impedancia.
