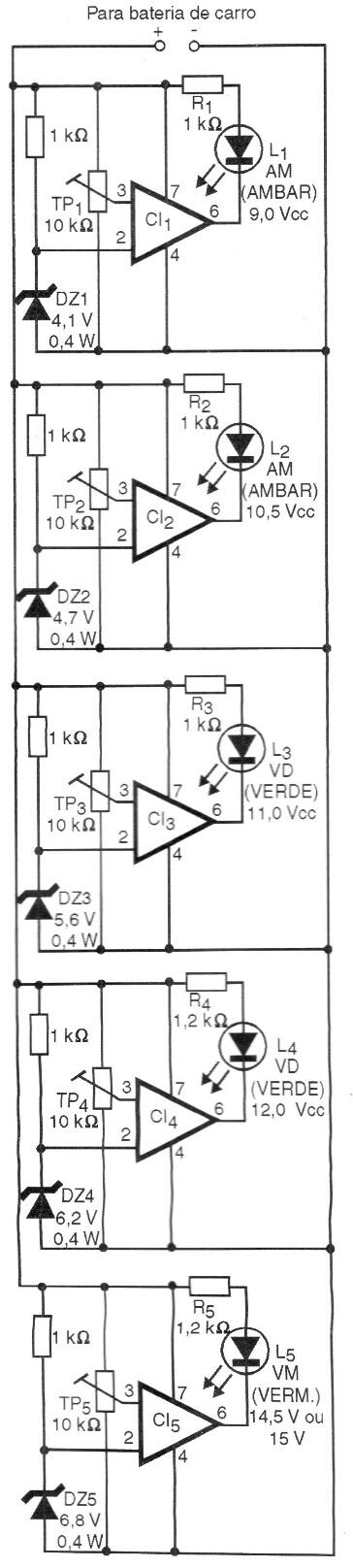

Este circuito se encontró en una documentación de 1998. Hace uso de 741 u otros amplificadores operacionales configurados como comparadores de voltaje. Las tensiones de cada iluminación LED están determinados por los correspondientes diodos Zener. El circuito se usa para monitorear tensiones escalonadas de hasta 15 V, y los valores dependen solo de los zeners y la configuración.



Monitor de 5 niveles de tensión CIR19962S
