Encontramos este circuito en una documentación antigua, pero se puede montar fácilmente, ya que se basa en el muy común circuito integrado 741. Los cables de entrada y salida deben estar blindados y el ajuste de funcionamiento se realiza en P1 que se puede instalar en un pedal. La alimentación se puede realizar con una batería de 9 V, ya que el consumo es muy bajo.

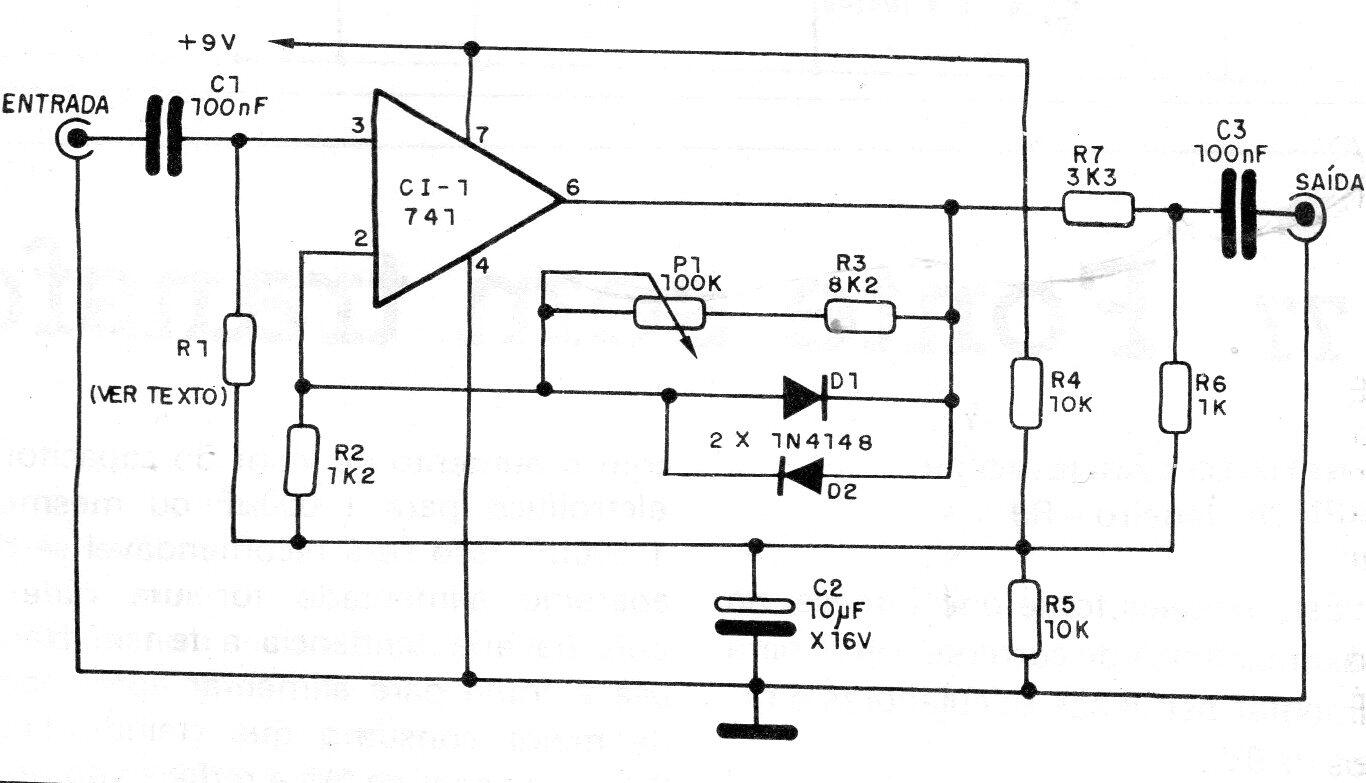

Distorsionador para guitarra | Haga click en la imagen para ampliar |
