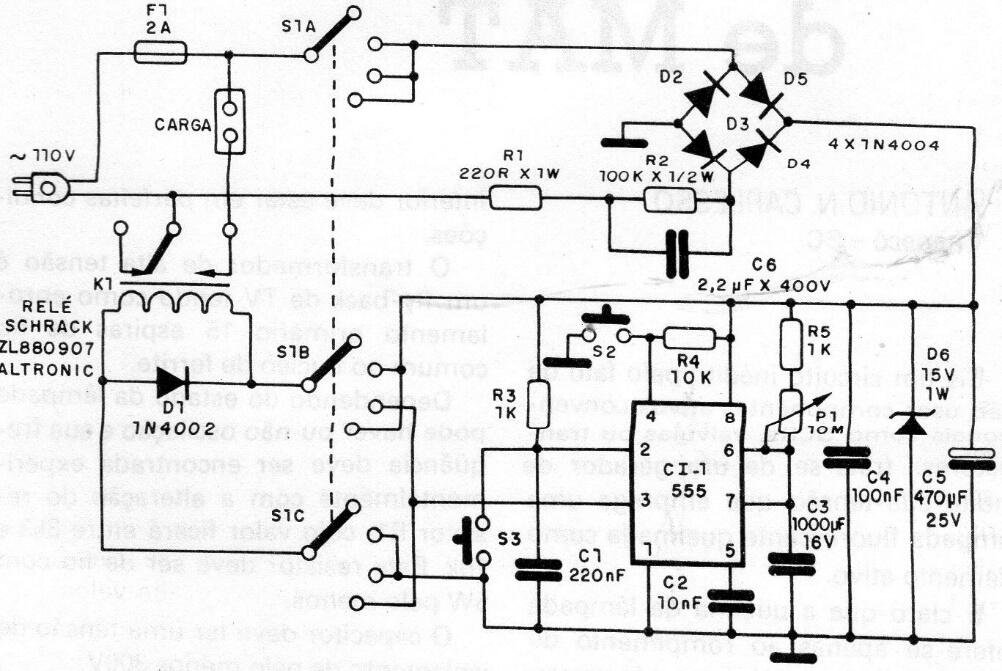

Este temporizador utiliza componentes absolutamente comunes en la actualidad. Activa un relé después de intervalos que se pueden ajustar hasta cerca de 1 hora con los componentes indicados. El circuito tiene el ajuste de tiempo en P1 y S2 es un reinicio que descarga el capacitor de tiempo. El relé es sensible a 12 V. El circuito incluye una fuente sin transformador.
Temporizador económico | Haga click en la imagen para ampliar |
