El circuito integrado UM3562 (no muy fácil de encontrar) sintetiza tres tipos de sonido que corresponden a los disparos de Phaser, Metraihadora y Rifle disparados por el push button de "disparo". La alimentaciónse realiza con una tensión de 3 V (dos pilas pequeñas) y el transductor utilizado es un pequeño altavoz. Sin embargo, una etapa de amplificación más grande (TDA2002 o TDA7020, por ejemplo) se puede utilizar para excitar otros tipos de transductores con mucha más potencia, como: un altavoz pesado. El ajuste del 'disparo' se realiza desde un trimpot y la selección del sonido se realiza mediante un interruptor de 1 polo x 3 posiciones.

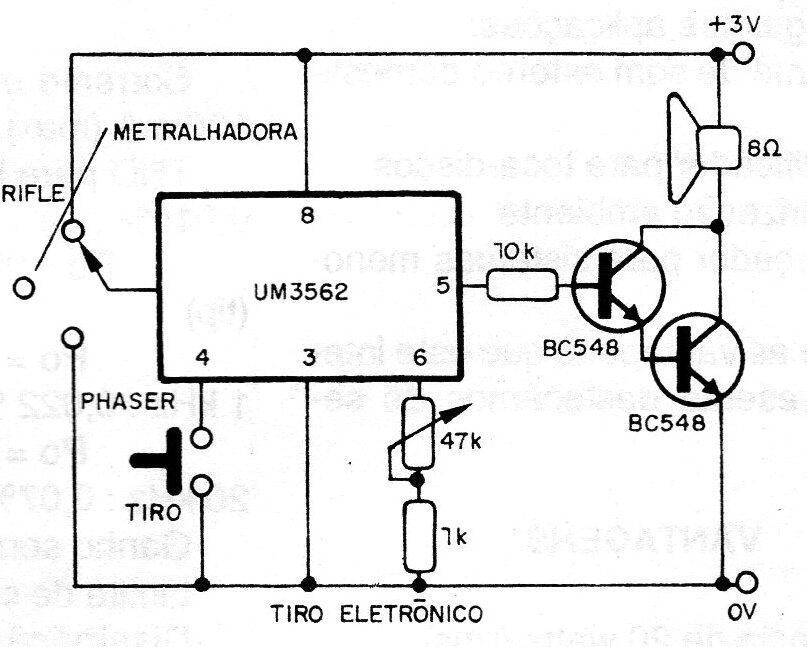

Tiro Electrónico | Haga click en la imagen para ampliar |
