Este circuito es sugerido por National Semiconductor y hace uso del regulador negativo LM2990 que está disponible en tensiones de 5, 12 y 15 voltios (según sufijo - Ej: LM2990T - 12 = 12 V). La corriente de salida máxima es de 1 ampere y la caída de tensión en el circuito integrado suele ser de 0,6 a 1 A. La tensión de entrada puede oscilar entre - 26 V y + 0,3 V.

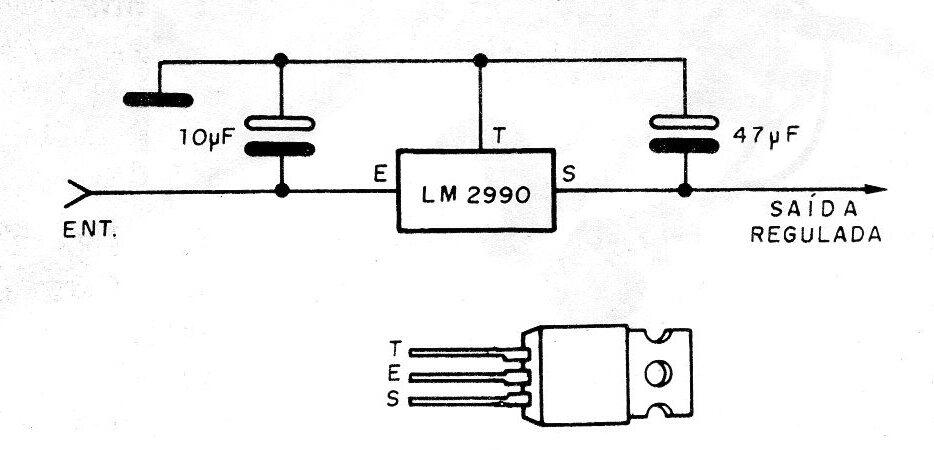

Regulador de tensión negativa | Haga click en la imagen para ampliar |
