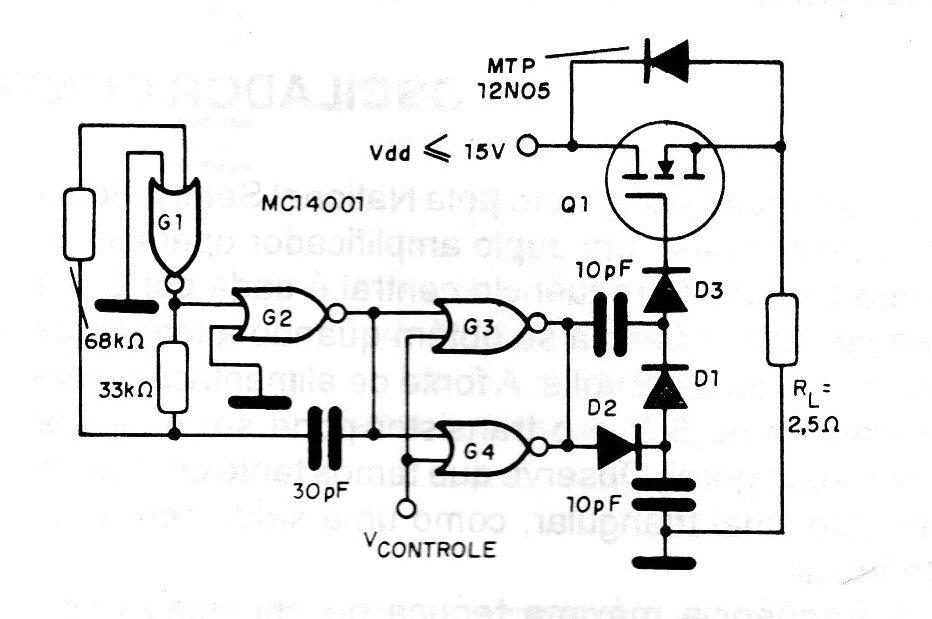

Este circuito es sugerido por Motorola y permite obtener una tensión mucho más alta para conmutar un transistor MOS de potencia que la fuente con la ayuda de una carpeta. Como resultado, una carga de solo 2,5 ohmios de resistencia se puede conmutar a una frecuencia de 350 Hz y con alta eficiencia. El circuito se basa en un establo compuesto por 4 puertas CMOS NOR (MC1401 o 4001), donde la frecuencia viene dada por el capacitor de 30 pF. En este circuito, la tensión de alimentación no debe superar los límites admitidos por el CMOS, que es de 18 V. Los diodos pueden ser 1N914 o equivalente.
Inversor con Doblador y MOS de Potencia | Haga click en la imagen para ampliar |
