El TDA2613, suministrado en una caja SIL de 9 pines, proporciona una potencia nominal de 6 W con carga de 8 ohms y con una fuente de alimentación de 24 volts. Una característica interesante del circuito es la presencia de un dispositivo de silencio interno que evita el agrietamiento cuando el circuito está apagado. La fuente de alimentación no tiene que ser simétrica y la integrada debe tener un buen radiador de calor. El capacitor C2 debe tener una tensión de trabajo de al menos 25 volts y C4 y C6 deben ser de 35 volts o más. Los otros capacitores pueden ser de poliéster o mylar.

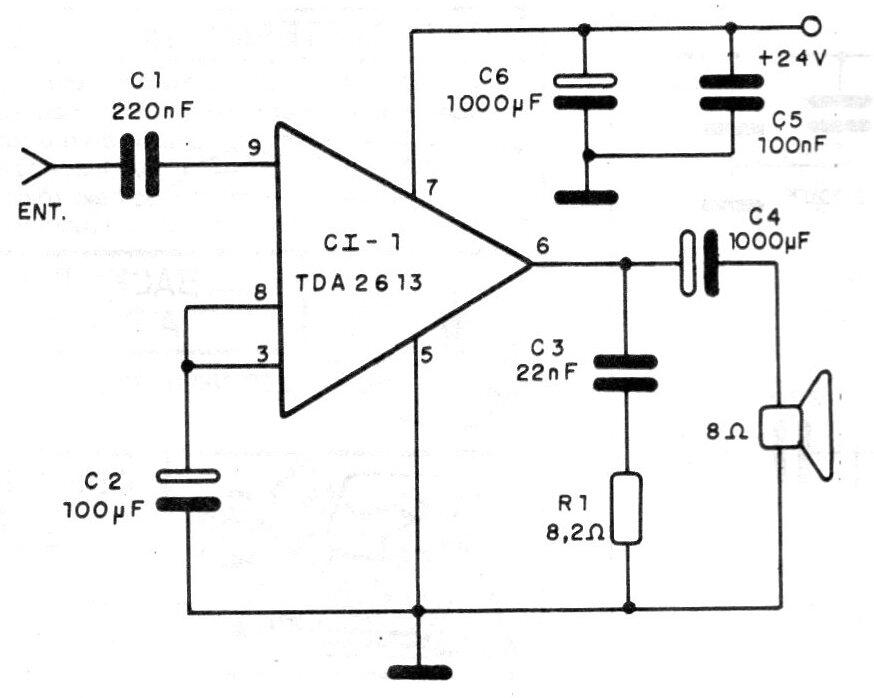

Amplificador de 6 W | Haga click en la imagen para ampliar |
