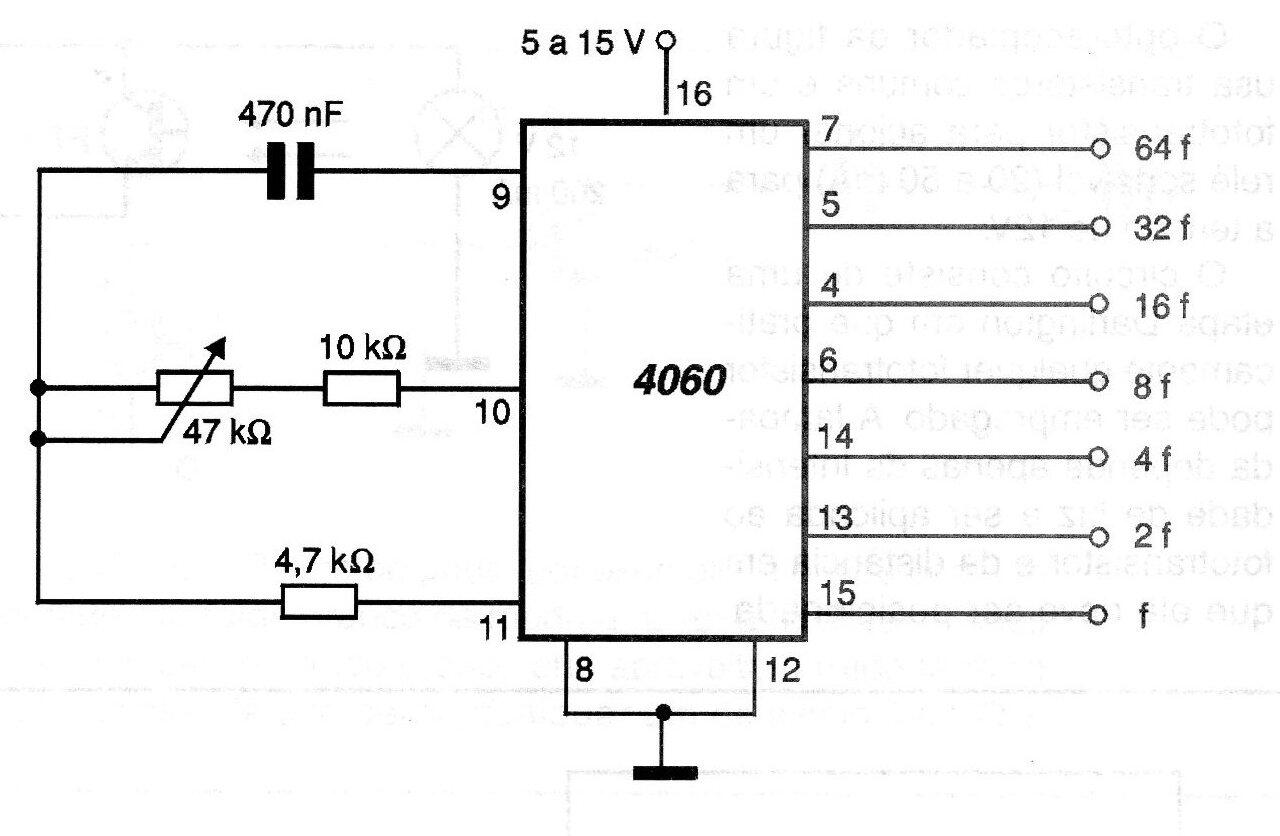

La frecuencia básica de este circuito viene determinada por el capacitor de 470 nF y el ajuste del trimpot de 47k ohms, pudiendo llegar a un máximo del orden de 4 MHz. Esta frecuencia se dividirá por potencias de 2, como se muestra en la figura, obteniendo señales rectangulares en estas salidas. El circuito se puede alimentar con voltajes de 5 a 15 V. Una aplicación de este circuito es como patrón de frecuencia o en un proyecto de generador de funciones donde las señales de salida, que son rectangulares, pueden tener su forma de onda alterada de acuerdo con solicitud.
Oscilador multifrecuencia | Haga click en la imagen para ampliar |
