Si se producen interferencias en varios receptores, mucho más interesante que colocar un filtro en cada dispositivo interferido es utilizar solo uno entre el dispositivo interferente y la red eléctrica. Podemos usar las dos configuraciones anteriores para este propósito, conectándolas como se muestra en la figura. En este caso solo debemos tener en cuenta que normalmente los dispositivos interferentes pueden tener altas potencias, en cuyo caso las bobinas deben enrollarse con cables más gruesos. Utilice el cable 14 para una potencia de hasta 500 W y 12 para una potencia de hasta 1000 W.

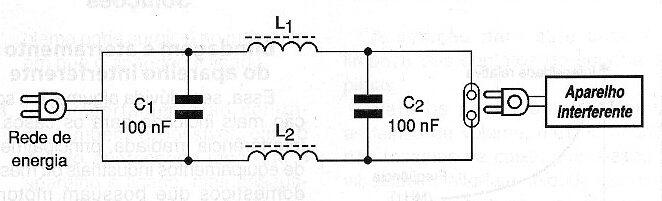

Filtro EMI en dispositivo interferente | Haga click en la imagen para ampliar |
