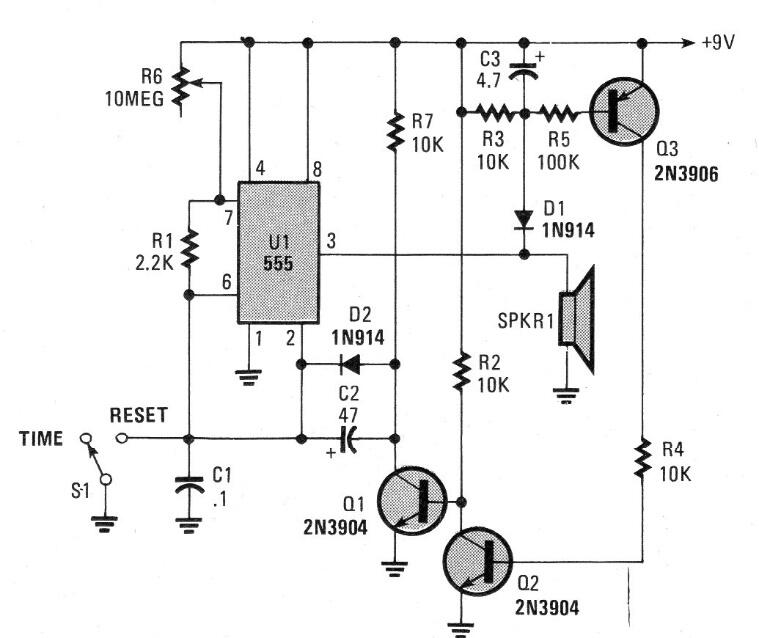

En este circuito, el 555 está configurado como un temporizador ajustable para intervalos largos. El capacitor C1 puede ser más grande, dependiendo del tiempo deseado y los transistores admiten equivalentes como el BC548 y BC558. El circuito es de un Poptronics de 1991.



Temporizador astable
Temporizador astable | Haga click en la imagen para ampliar |
