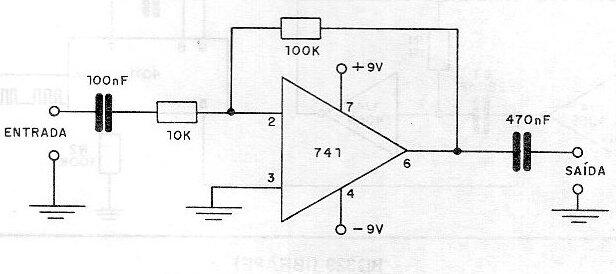

La ganancia de tensión de este amplificador es 10 veces. Esta ganancia viene dada por la relación de valores entre los resistores, que se pueden cambiar. La fuente de alimentación debe ser simétrica con tensiones de 6 a 12 V. La impedancia de entrada es de 10 k ohms y la impedancia de salida de 50 ohms. Se pueden utilizar otros amplificadores operacionales equivalentes. La frecuencia máxima de funcionamiento es del orden de 100 kHz.
Amplificador de ganancia 10 com el 741
