De hecho, podemos obtener corrientes de hasta 3 A si el transformador utilizado puede suministrar esta corriente y los diodos se cambian por 1N5402 o 1N5404. El transistor Q1 debe montarse en un radiador de calor y el instrumento en la salida es un voltímetro analógico de 0-12 V o incluso un multímetro que se conectará para ajustar el voltaje. El zener puede ser de 12 V a 13,5 V x 400 mW o más, y el potenciómetro P1 puede ser de 1 k a 2,2 k preferiblemente de alambre. El transformador suministra 15 + 15 V con una corriente de 1 A o más. Recuerde que esta unidad no tiene protección contra cortocircuito en la salida. Se puede agregar un fusible para este propósito.

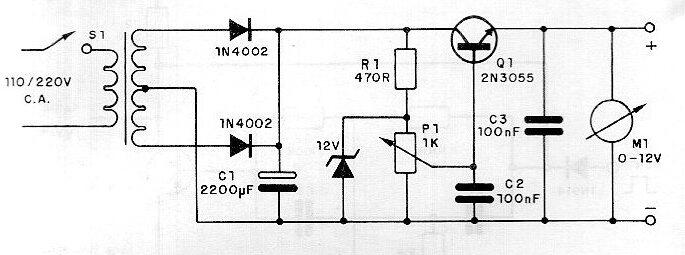

Fuente de alimentación 0 - 12 V x 1 A | Haga click en la imagen para ampliar |
