Este circuito tiene una excelente ganancia dada por el resistor de 150 k (que se puede cambiar). En la figura tenemos dos entradas, pero se pueden agregar otras como se indica. El circuito se puede alimentar con tensiones de 10 a 30 V, provenientes de una fuente con excelente filtración. Su consumo es muy bajo y la salida es compatible con la entrada de la mayoría de los amplificadores de audio habituales. Los cables de entrada y salida de señal deben estar blindados para evitar zumbidos.

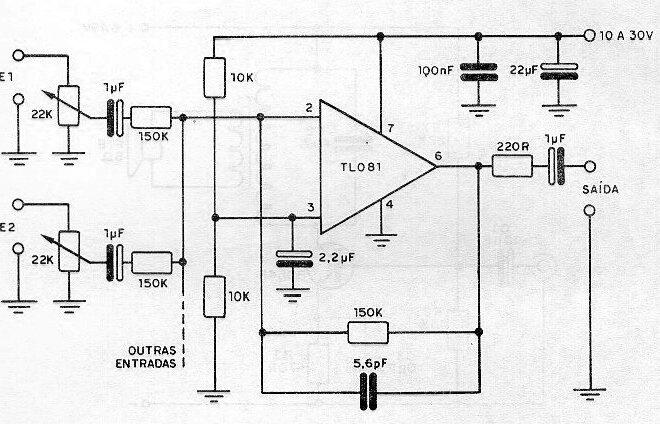

Mezclador con TL081 | Haga click en la imagen para ampliar |
