El propósito de este circuito es proporcionar a un transductor piezoeléctrico o bien un alta impedancia de entrada y una pequeña ganancia de entregar una señal característica con baja impedancia. Es por tanto un amplificador de ganancia inferior a 1 pero ganancia elevada de potencia.
-
El circuito puede funcionar con cualquier transistor de efecto de campo de unión como el BF245 y su alimentación se puede realizar con tensiones en el rango de 9 a 15 V típico. El circuito mostrado en la Figura 1apresenta un consumo muy bajo que permite su alimentación por una batería.

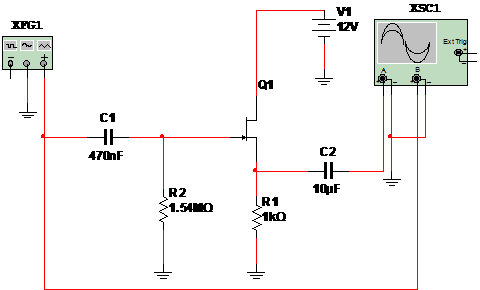

Figura 1 - Circuito de preamplificador con JFET

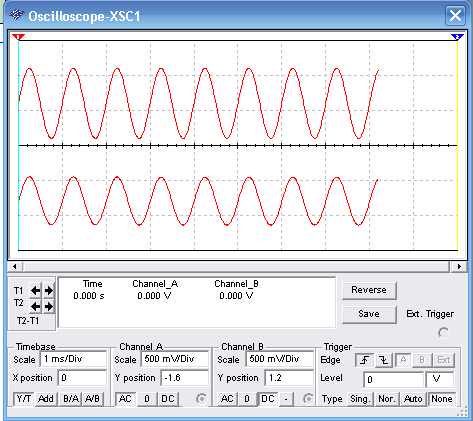

La figura 2 muestra la simulación del circuito observando que aplica una señal de entrada de 500 mV y la señal obtenida a la salida a una frecuencia de 1 kHz.
Figura 2 - Formas de onda observaron en el circuito
La simulación y la netlist de conexiones está disponible a continuación.
-
