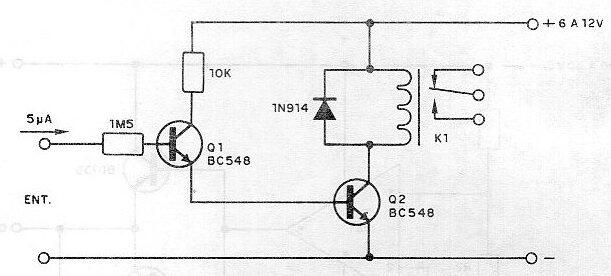

Con este circuito es posible manejar relés de 20 mA a 100 mA de corriente de bobina con voltajes de 6 a 12 V, aplicando una corriente de entrada de solo 5 uA. El circuito también puede impulsar cargas más grandes intercambiando Q2 por un BD135, en cuyo caso la corriente máxima puede alcanzar 500 mA con la activación de solenoides y motores directamente. El circuito puede ser alimentado por tensiones de 6 a 12 V dependiendo de la carga suministrada. Eventualmente, la resistencia de 1M5 debe reducirse si se encuentra una ganancia de circuito insuficiente.
Paso de acionamento relé
