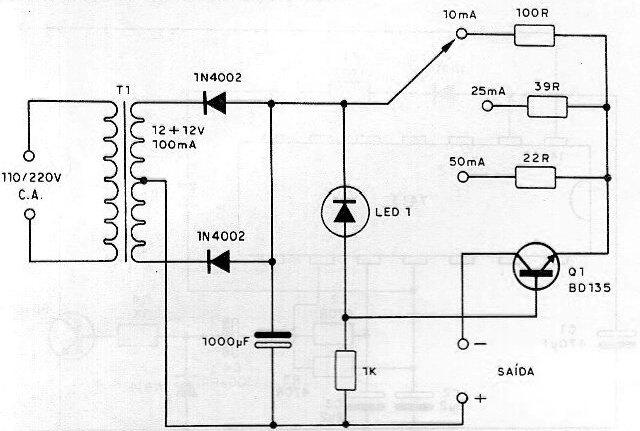

Este cargador suministra corrientes de carga de 10, mA, 25 mA y 50 mA, programadas por los resistores y seleccionadas por una llave. El transistor debe montarse en un disipador de calor. Tenga en cuenta que este circuito no detecta cuando la batería está cargada. Esto significa que el tiempo de carga debe ser controlado por el usuario. Las resistencias de programación actuales deben ser de 1 W o más. El transformador puede tener corrientes más altas y el diseñador puede lograr corrientes más altas cambiando los valores de los resistores, recordando que la corriente límite del BD135 es de 500 mA.
Cargador Simple Nicad
