Este circuito puede reforzar señales de frecuencia hasta aproximadamente 150 MHz, proporcionando así una mejor recepción, cuando se intercalan entre una antena y la entrada de un receptor. La descarga de RF puede ser de 10 mH o incluso envolverse alrededor de 50 vueltas de alambre esmaltado de 28 AWG a 32 AWG en una varilla de ferrita. La energía se puede hacer con baterías, fuente o batería, ya que el consumo del dispositivo es bajo. Los cables de entrada y salida de señal deben estar apantallados. Al ensamblar, mantenga cortas las conexiones entre los componentes.

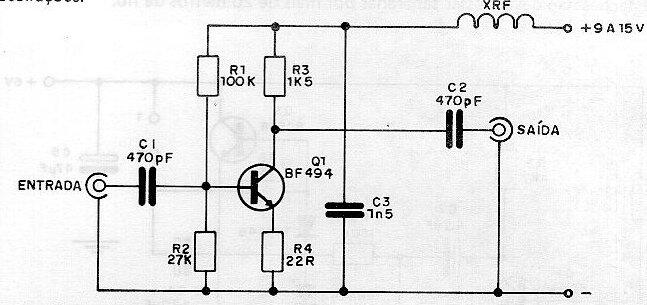

Amplificador de señal AM, VHF y FM | Haga click en la imagen para ampliar |
