El circuito que se muestra en la figura utiliza amplificadores operacionales 741 o incluso equivalentes. El circuito debe ser alimentado por una fuente simétrica y también se pueden cambiar los componentes para operar en otras frecuencias. Encontramos esta configuración en una documentación de 1977 sobre filtros activos.

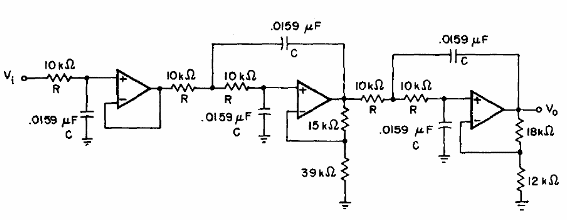

Filtro pasa baja de quinto orden a 1 kHz con el 741
Filtro pasa baja de quinto orden a 1 kHz con el 741
