Este circuito es de una publicación sobre tiristores de los años 70. Consiste en un generador de pulsos cuyo ángulo de fase depende del ajuste R2. Se puede utilizar como base para el control de potencia. Se pueden utilizar otros diacs, ya que para la mayoría de los tipos la tensión de disparo es de alrededor de 30 V. El circuito también funciona en la red de 220 V con un cambio en el capacitor C1.

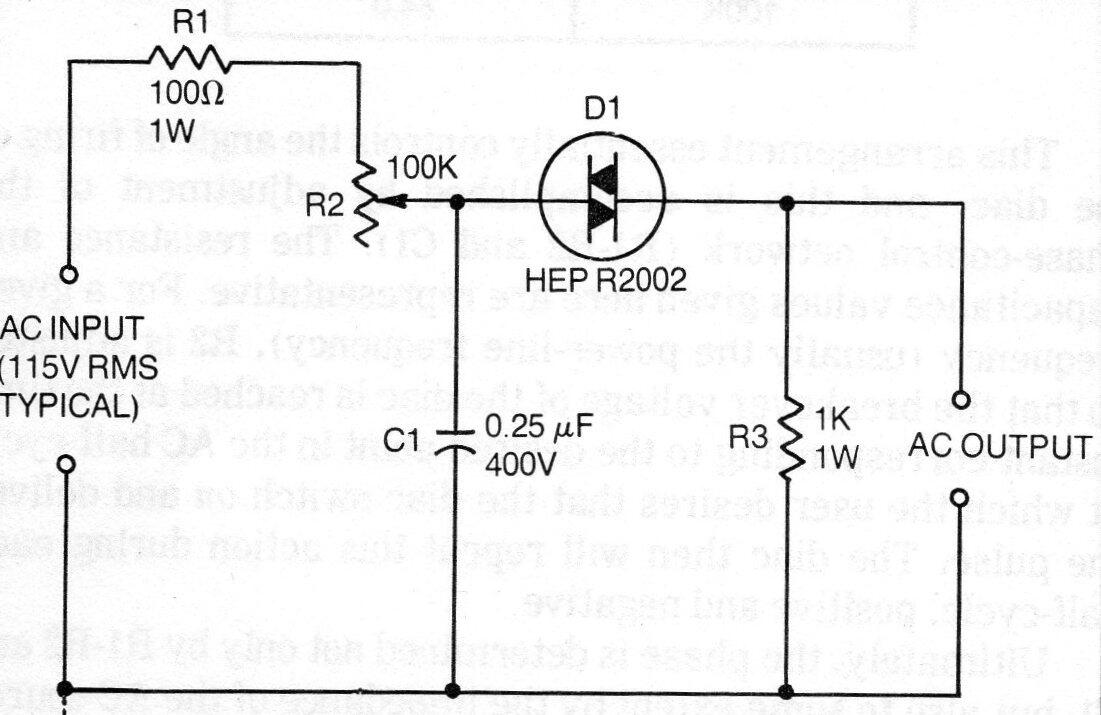

Control de fase con Diac | Haga click en la imagen para ampliar |
