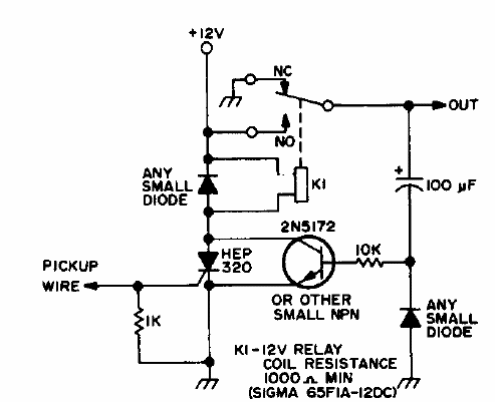

El sensor en este circuito es una varilla de 7 metros que captura la descarga de un rayo al disparar un SCR que luego bloquea un relé. El circuito debe estar alejado de cualquier lugar donde haya personas y la toma de advertencia externa hecha con cable blindado debidamente conectado a tierra, ya que la descarga directa es peligrosa. El circuito detecta los rayos que ocurren a cierta distancia del lugar.
Detector de rayos
