Esta es una configuración tradicional de un regulador en serie con zeners, que se encuentra en una documentación de los años 70. El circuito tiene salidas de 10, 18 y 30 V, pero los diodos se pueden cambiar para obtener otras tensiones y otras corrientes, dependiendo de los resistores. La entrada es de 48 V, pero el circuito se puede volver a calcular para operar con otras tensiones. Los diodos Zener son 10 V, 18 V y 30 V en este caso.

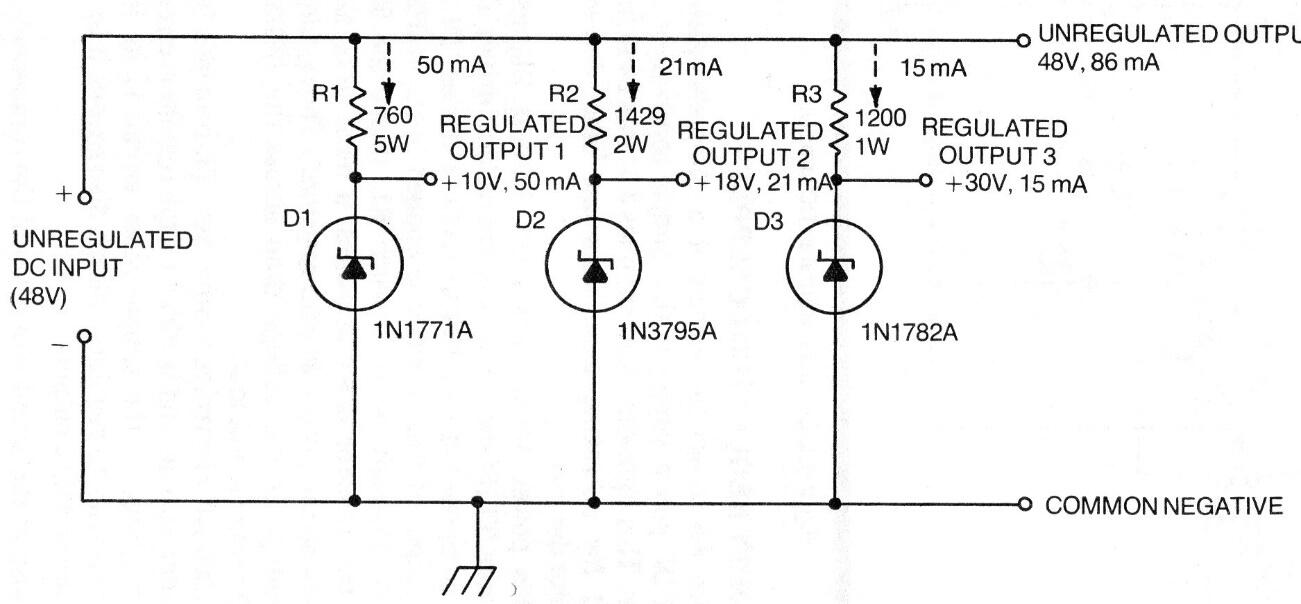

Regulador múltiple con diodos Zener | Haga click en la imagen para ampliar |
