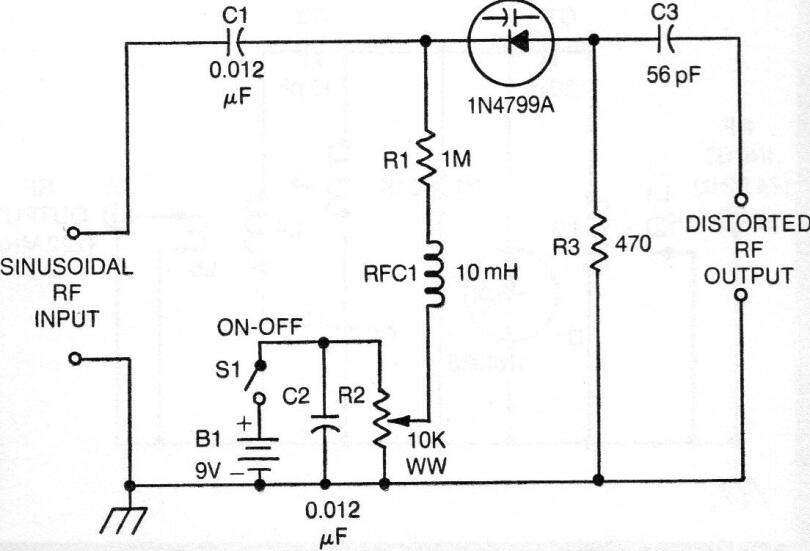

Este interesante circuito lo encontramos en una documentación de 1976. Su propósito es aumentar la intensidad de los armónicos de una señal sinusoidal, obteniendo una salida distorsionada. El circuito puede hacer uso de otros varicaps y el ajuste se realiza en el potenciómetro de 10k. La energía es proporcionada por una batería de 9 V. Puede aumentar la duración de la batería con un potenciómetro de 47k. El consumo normal es de 0,9 mA.
Intensificador de armónicos | Haga click en la imagen para ampliar |
