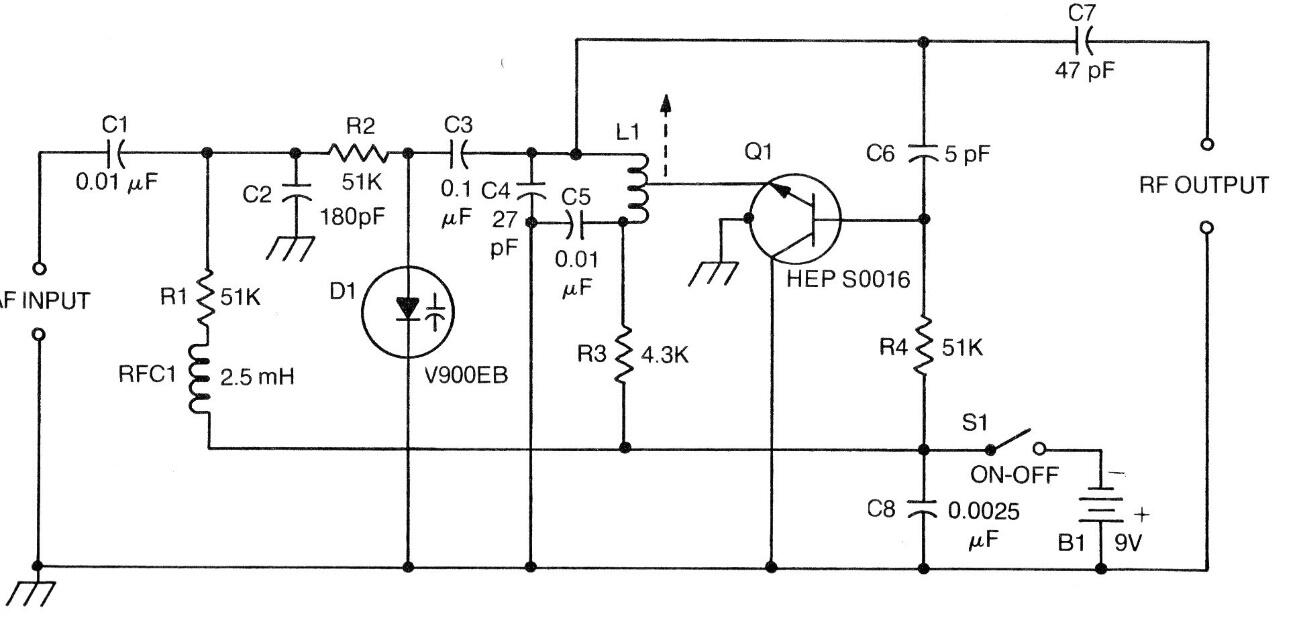

Este circuito puede servir como base para un pequeño transmisor de FM con varicap. Lo encontramos en una publicación de los años 70 y el transistor podría ser el BF494. Se puede utilizar cualquier varicap de la serie BB. La alimentación proviene de una pequeña batería de 9 V. Podemos conectar la antena a la salida RF y usar un micrófono de cerámica en la entrada moduladora. La bobina consta de 2 + 2 vueltas de alambre 28 en forma de 1 cm de diámetro. El alcance será de unas pocas decenas de metros. Los componentes pueden tener sus valores aproximados a los estándar actuales.
Oscilador FM modulado Varicap | Haga click en la imagen para ampliar |
