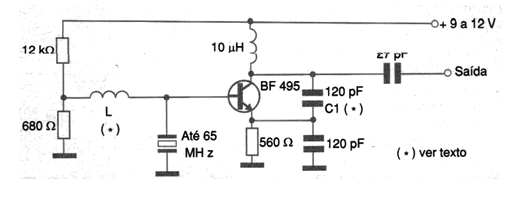

Con el circuito mostrado en la figura es posible generar señales hasta 65 MHz. Los valores de L y C1 dependen del rango de frecuencia de la señal a generar, según la siguiente tabla:
Rango de frecuencia C1 L
15 a 25 MHz 100 pF 12 vueltas
25 a 50 MHz 56 pF 8 vueltas
50 a 65 MHz 27 pF 8 vueltas
Las bobinas están enrolladas en formas de 0,5 cm. Los capacitores son de cerámica y el transistor puede ser cualquier tipo de RF NPN como BF494, BF495 o 2N2222. La alimentación se puede realizar con tensiones entre 9 y 12 V y pueden ser necesarios pequeños cambios en los valores de los capacitores para compensar las tolerancias de los componentes.
Oscilador hasta 65 MHz (1 transistor)
