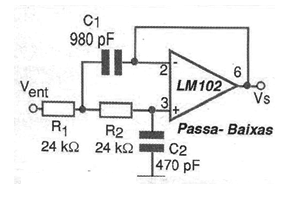

En la figura tenemos un filtro de paso bajo, con una frecuencia de corte de 10 kHz, también sugerido por National Semiconductor en su manual de aplicaciones lineales. Los valores de los componentes C1 y C2 que determinan la frecuencia de corte se pueden cambiar. Estos valores, de series numéricas que pueden resultar extraños al lector, son de bajas tolerancias. Se pueden utilizar valores comerciales de series comunes al 5%, si la tolerancia del proyecto lo permite. La fuente de alimentación es simétrica y el amplificador operacional LM102 se puede reemplazar con equivalentes. El lector también debe conocer la frecuencia máxima a la que puede operar el amplificador operacional utilizado.
Filtro de paso bajo
