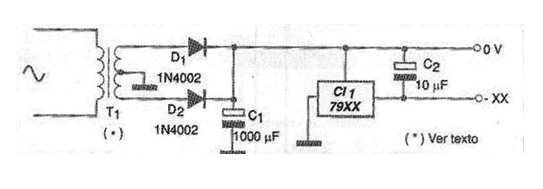

De la misma manera que podemos regular la tensión en la rama positiva del circuito, podemos tener la regulación negativa. Para ello, podemos contar con los circuitos integrados de la serie 79xx, donde el xx puede variar de 05 a 15 indicando, voltajes de 5 a 15 V. En la figura tenemos el circuito completo de una fuente de tensión negativa, utilizando un IC serie 79xx. Cabe señalar que la disposición de los terminales en los IC 79xx es diferente de los IC 78xx. El circuito integrado debe estar equipado con un radiador de calor adecuado y el condensador de desacoplamiento de salida puede tener valores diferentes a los indicados, según el fabricante del CI. El transformador debe tener un devanado secundario con una tensión de al menos 2 V más que la tensión deseada en la salida de la fuente, es decir, la tensión del regulador utilizado.
