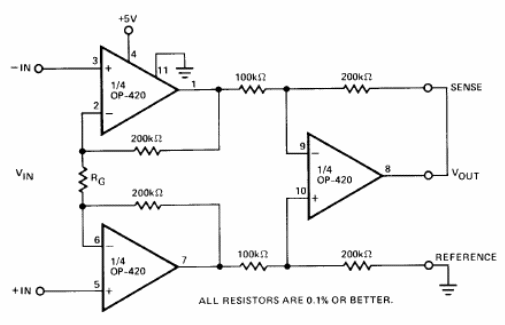

El amplificador que se muestra en la figura se caracteriza por la impedancia de entrada muy alta, dada por la baja ganancia de los amplificadores de entrada. La mayor ganancia proviene de la segunda etapa del amplificador, que a su vez tiene una impedancia de salida baja. La fuente de alimentación debe ser simétrica y las resistencias utilizadas deben tener una precisión del 0,1%. Pero, la principal característica de este amplificador que llama la atención es su bajo consumo. Este circuito consume una corriente de reposo total de solo 200 uA. El rango de tensiones de alimentación es de 1,6 a 36 V simétrico. El rango de tensiones de salida es de 0 V a Vdc - 1,5 V.
Amplificador de instrumentación
