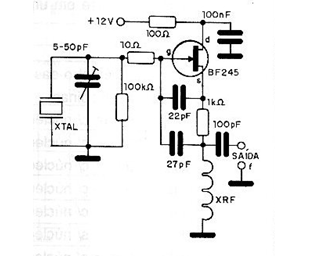

El circuito de la figura opera a frecuencias de 4 a 20 MHz y también utiliza un FET de unión común como BF244 o BF245. La frecuencia de operación es la clave, y la descarga de RF debe tener una reactancia alta a la frecuencia de operación del circuito. Para el rango indicado, se pueden usar descargas de 100uF a 1mH. El rango de tensión de alimentación de este circuito puede variar entre 5 y 15 V cuando entonces tendremos un consumo de corriente típico del orden de 6mA.
Oscilador XTAL de 4 a 20 MHz
