La fuente que se muestra tiene el circuito que se muestra en la figura, y se pueden utilizar transformadores de 5 + 5, 6 + 6, 7.5 + 7.5, 9 + 9 V y hasta 12 + 12 V según la tensión deseada en la salida. Observamos que la tensión en vacío (abierta) es la tensión pico del secundario del transformador, es decir, un valor mucho mayor que puede llegar a 18 V en el caso de transformadores de 12 V. Se debe utilizar un transformador de 15 V con un máximo de 9 V secundario. La corriente máxima de esta fuente viene dada por el transformador. Para esta configuración recomendamos una corriente máxima de 500 mA.

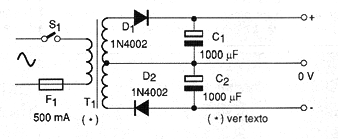

Fuente simétrica simple
