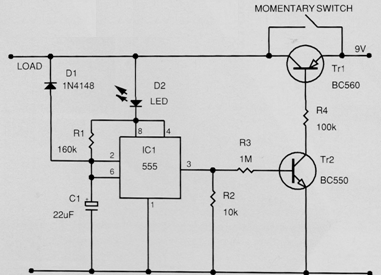

Encontré este circuito en una documentación técnica de 1993. Cuando presionamos el interruptor en paralelo con el transistor por un momento, el temporizador se activa haciendo que el transistor Tr1 conduzca corriente a la carga. El transistor funcionará durante el tiempo determinado por R1 y C1, manteniendo el LED encendido en este intervalo. Al final del tiempo programado, el transistor se corta y la carga deja de recibir energía. Tr1 puede ser un BD136 para corrientes de hasta 500 mA y el suministro puede realizarse con tensiones de 6 a 12 V.
Temporizador para Fuente
