Este oscilador tiene las formas de onda sinusoidal de salida estabilizadas por un MOSFET. Se pueden utilizar tipos equivalentes. El circuito es de una publicación de 1994 y se puede implementar con otros operacionales. La fuente de alimentación es simétrica con tensiones entre 6 y 12 V. La frecuencia depende de C1 y C2, que se pueden cambiar. Consulte la sección de matemáticas para electrónica para los cálculos de los componentes de este circuito.

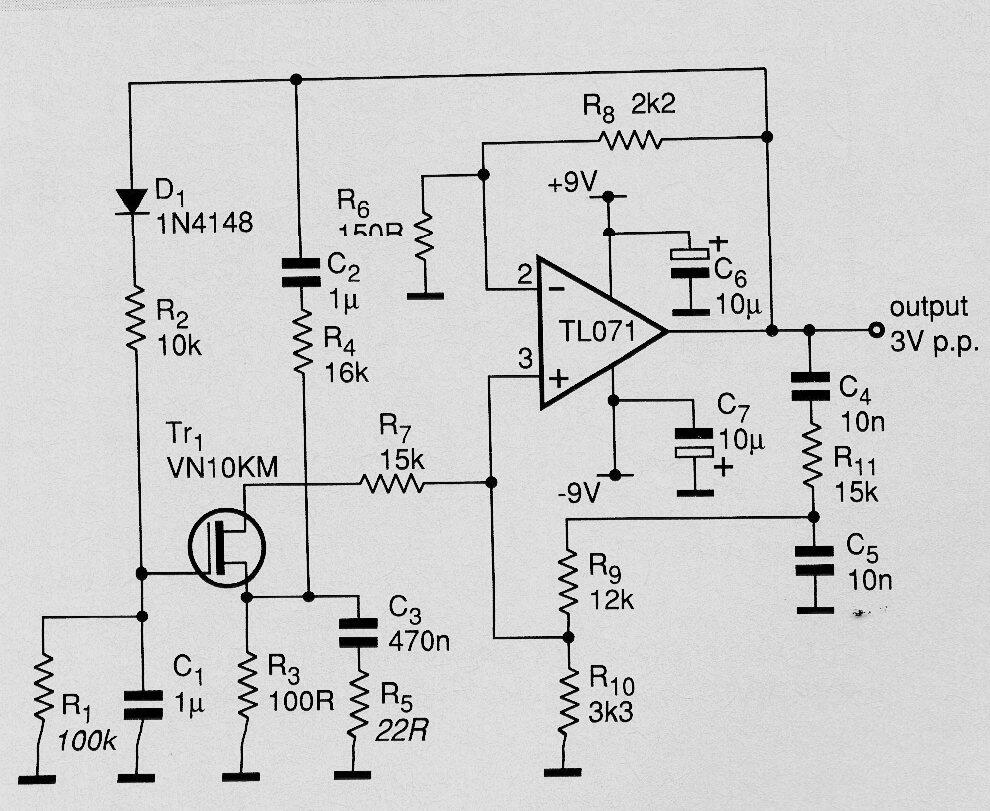

Oscilador de Viena estabilizado con MOSFET | Haga click en la imagen para ampliar |
