Encontramos este circuito en una publicación inglesa de 1980. Proporciona una señal de salida lógica cuando se toca el sensor. La señal se puede utilizar para activar un paso de potencia o un relé. El circuito detecta la señal de 60 Hz de la red eléctrica captada por el cuerpo de quienes tocan el sensor. La alimentación se puede realizar con tensiones de 5 a 12 V. Nunca utilice una fuente sin transformador para alimentar este circuito.

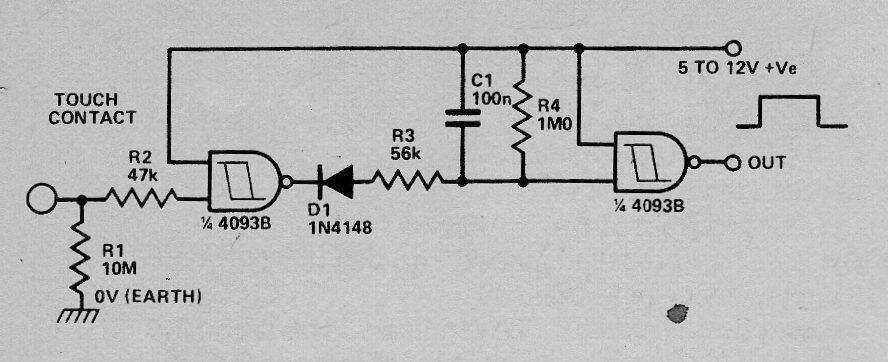

Interruptor de toque 1 | Haga click en la imagen para ampliar |
