Los transistores de disparo de láminas de relé sensibles pueden ser el BC548 y el diodo puede ser el 1N4148. El circuito funciona con tensiones de 5 a 12 V según el relé. El potenciómetro de 100k realiza el ajuste de sensibilidad. El circuito funciona con algunos microamperes de entrada y la corriente máxima del relé es de 50 mA.

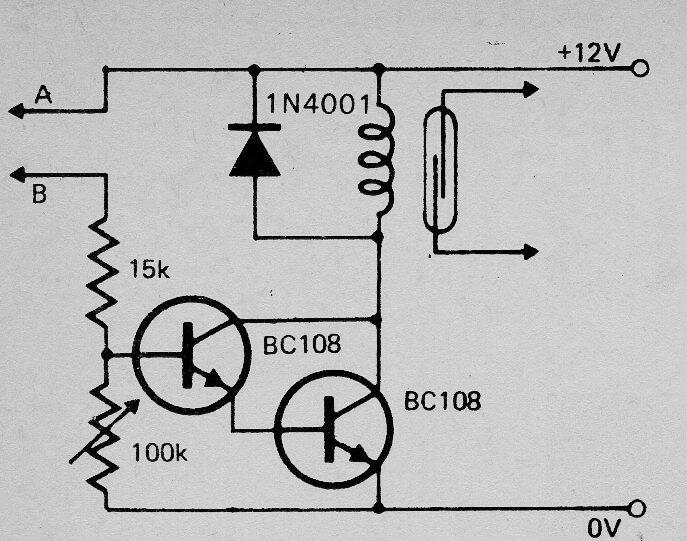

Relé de accionamiento de lengüeta sensible
Relé de accionamiento de lengüeta sensible | Haga click en la imagen para ampliar |
