El propósito de este circuito es dejar pasar las señales del rango de frecuencia correspondiente a la voz. El circuito mejora así la inteligibilidad en sistemas que utilizan micrófonos. El suministro debe realizarse con una fuente simétrica y se pueden probar amplificadores operacionales equivalentes. El circuito es de una publicación de 1980. Los cables de entrada y salida de señal deben estar blindados.

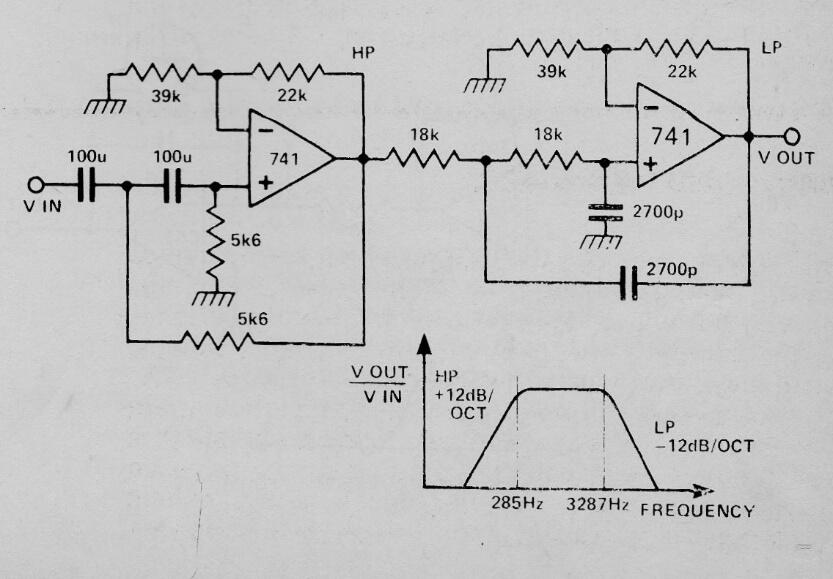

Filtro de voz
Filtro de voz | Haga click en la imagen para ampliar |
