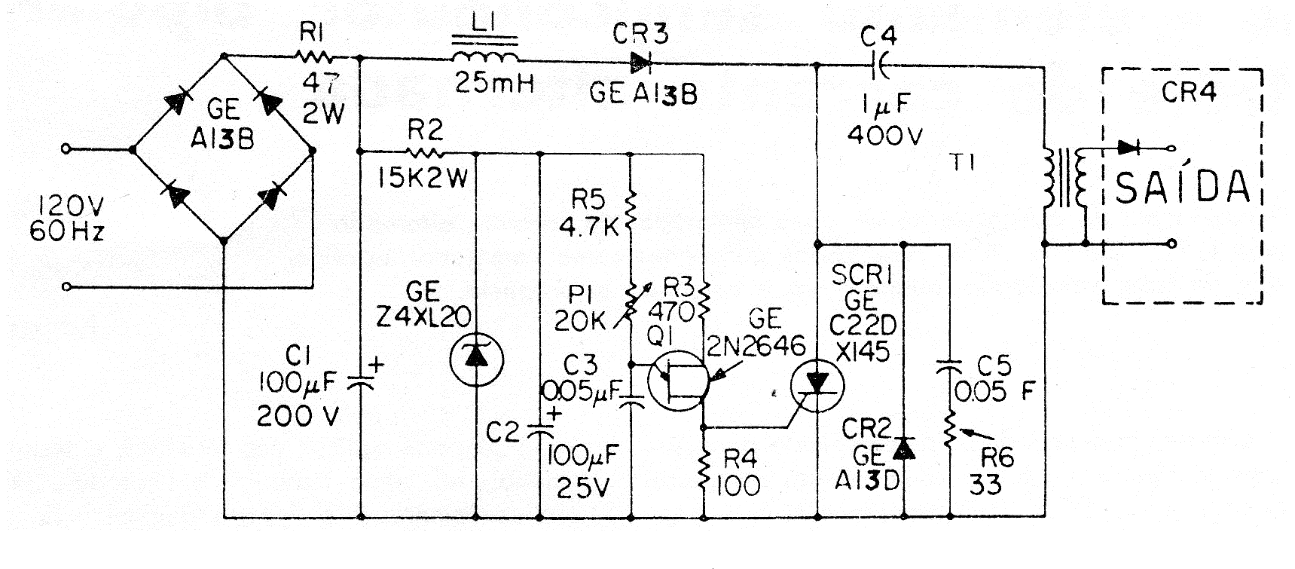

Encontramos este circuito generador MAT en una publicación de 1967. Puede equiparse con SCR TIC106 y el transformador es una bobina de encendido de automóvil. Los diodos del puente son 1N4004 y el zener de GE es de 12 V. El diodo CR2 puede ser 1N4004. El circuito genera pulsos de alta tensión controlados por P1, que pueden ser de 22 k o incluso 47 k. CR3 es un 1N4007.
