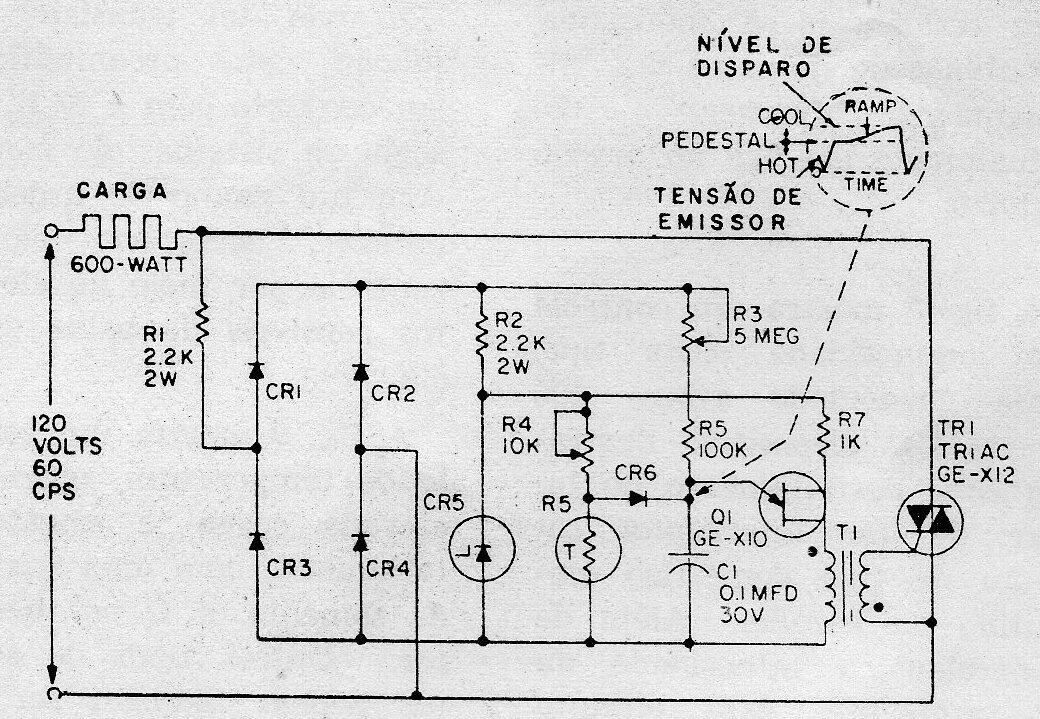

Este circuito se encontró en una publicación de 1967, pero se puede ensamblar con un 2N2646 y cualquier triac de la serie TIC. T1 es un transformador de disparo con una relación de espiras de 1: 1. CR5 es un diodo zener de 12 V y tiene una resistencia NTC de 10 a 20 k a temperatura ambiente. El triac debe tener un radiador de calor. Los diodos del puente pueden ser 1N4004.
Termostato de alta potencia | Haga click en la imagen para ampliar |
